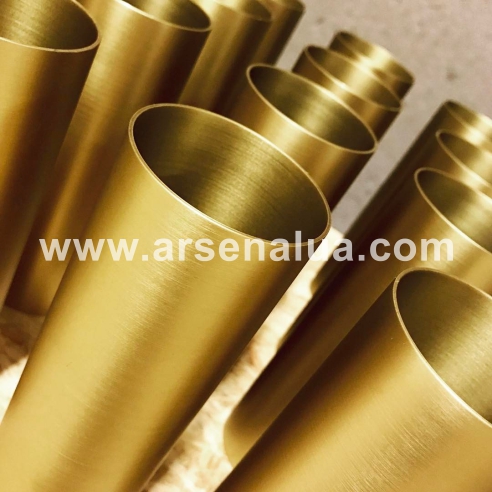

Труби латунні для теплообмінних апаратів. ГОСТ 21646-2003
З цим товаром покупають
Ви дивились
Пропозиція ТОВ "ТОРГОВИЙ ДІМ "АРСЕНАЛ-УКРАЇНА"
Найменування | Марка (відповідність) | Виріб | Країна походження | Склад м. Дніпро |
---|---|---|---|---|
Латунь | Л70, Л68, ЛО70-1, ЛА77-2, ЛОМш70-1-0,05, ЛАМш77-2-0,05, ЛМш68-0,05 |
Труба | Європа | Під замовлення |
- Завантажити "Каталог Труби латунні для теплообмінних апаратів" (120Kb)
- Завантажити "Каталог Латунь" (347Kb, A4 - 3)
- Завантажити "Каталог Металли і сплави" (541Kb, А4 - 5)
Хімічний склад
СОРТАМЕНТ
Зовнішній діаметр труб і граничні відхилення за діаметром труб
Зовнішній діаметр, мм | Граничне відхилення за діаметром труб при точності виготовлення, мм | ||
---|---|---|---|
св. | включ. | нормальної | підвищеної |
61) | 9 | -0,20 | -0,16 |
92) | 18 | -0,20 | -0,18 |
18 | 30 | -0,24 | -0,20 |
30 | 50 | -0,30 | -0,25 |
1) Включно 6.
2) Включно 9.
Примітка. За узгодженням виробника із споживачем латунні труби підвищеної точності діаметром від 32 до 35 мм включно слід виготовляти з граничним відхиленням за діаметром мінус 0,20 мм.
Товщина стінки труб і граничні відхилення за товщиною стінки труб
Товщина стінки, мм | Зовнішній діаметр, мм | Граничне відхилення за товщиною стінки, мм | |
---|---|---|---|
св. | включ. | ||
0,5 | - | 6 | ±0,07 |
0,8 | 61) | 25 | ±0,08 |
1,0 | 61) | 40 | ±0,10 |
1,5 | 12 | 40 | ±0,15 |
2,0 | 162) | 50 | ±0,20 |
2,5 | 243) | 50 | ±0,25 |
3,0 | 243) | 50 | ±0,25 |
1) Включно 6.
2) Включно 16.
3) Включно 24.
Примітки
1 За узгодженням виробника із споживачем латунні труби підвищеної точності можуть виготовлятися з граничним відхиленням за товщиною стінки:
±0,06 мм - для товщини стінки 0,8 мм;
±0,09 мм » » » 1,0 мм;
±0,13 мм » » » 1,5 і 2,0 мм;
±0,17 мм » » » 2,5 і 3,0 мм.
2 За узгодженням виробника із споживачем труби можуть бути виготовлені різностінністю ±6 %.
Механічні властивості
Марка сплаву | Стан матеріалу | Часовий опір σв, МПа (кгс/мм2) | Відносне подовження після розриву δ10, % |
---|---|---|---|
не менше | |||
Л70 | Напівтверде | 340 (35) | 35 |
Л68 | М'яке Напівтверде |
290 (30) 340 (35) |
40 35 |
ЛМш68-0,05 | М'яке | 290 (30) | 40 |
Л070-1 | М'яке Напівтверде |
320 (33) 360 (37) |
45 40 |
ЛОМш70-1-0,05 | М'яке Напівтверде |
320 (33) 370 (38) |
45 40 |
ЛА77-2 | М'яке Напівтверде |
320 (33) 370 (38) |
45 40 |
ЛАМш77-2-0,05 | М'яке Напівтверде |
320 (33) 370 (38) |
42 40 |
Галузь застосування
Круглі тягнуті і холоднокатані латунні труби з безшовних і зварювальних заготовок застосовуються в теплообмінних апаратах.
УКТЗЕД
Код | Найменування | Імпорт | Експорт |
---|---|---|---|
7411211000 | Мідь і вироби з неї Труби і трубки мідні: - з мідних сплавів: -- з сплавів на основі міді і цинка (латуні): --- прямі |
0% | - |
7411219000 | Мідь і вироби з неї Труби і трубки мідні: - з мідних сплавів: -- з сплавів на основі міді і цинка (латуні): --- інші |
ЗАРУБіЖНІ АНАЛОГИ
ASTM B135M-10, ASTM B135-10, ASTM B111/B111M-11. ASTM B587-12
